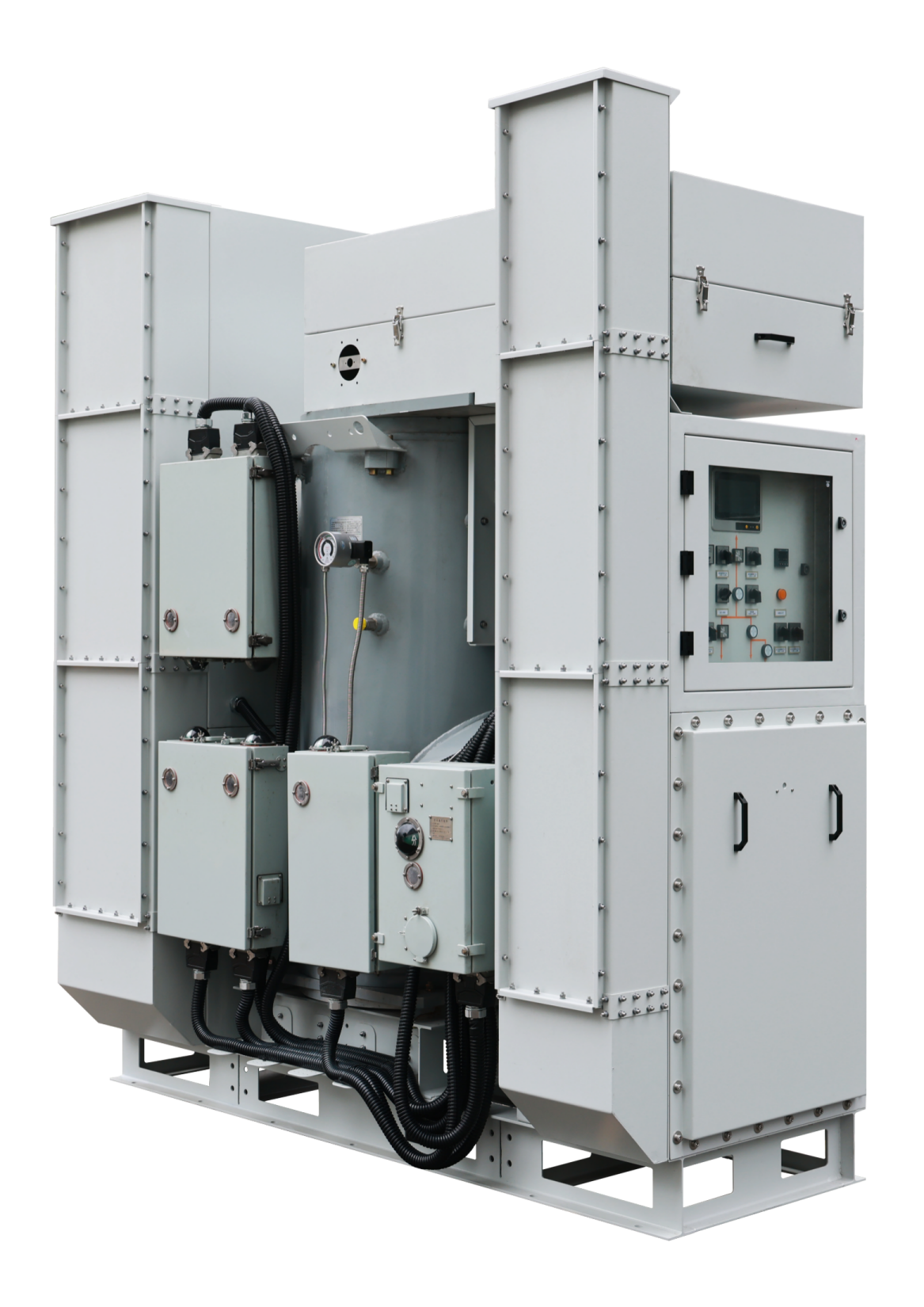

DQC-72.5環保型氣體絕緣數字化開關設備中壓成套設備
DQC-72.5產品的所有帶電部件以及一次設備均封閉在氣罐內，整個開關裝置不受外界環境影響，確保運行的可靠性及人身安全，實現了免維護的產品特點。產品采用潔凈空氣作為絕緣介質，主要應用于遠海風機塔筒中。
優勢與特點
-
高集成度緊湊型GIS 絕緣結構設計：DQC-72.5產品基于風機塔筒內部結構尺寸限制、海上環境震動強度、抗腐蝕、抗疲勞等力學性能要求,采用三相共筒的罐式殼體作為承壓容器,容器內充入高壓力潔凈空氣(0.50-0.56MPa)作為絕緣氣體,多開關元件集成布置的絕緣結構及殼體結構設計,最大程度節省安裝空間。
01 -
長壽命單斷口真空滅弧斷路器技術。
02 -
DQC-72.5產品遵照延長機械壽命、延長電壽命、高可靠性要求,對真空滅弧斷路器用于高壓力及罐式環境下進行適應性設計調整，采用全新的罐式結構真空斷路器,具有可靠的開斷、關合電流能力以及高壽命和免維護的優點。
03 -
采用潔凈空氣作為絕緣介質。
04 -
DQC-72.5產品采用潔凈空氣作為絕緣介質,具有更環保的優點,主要應用于遠海風機塔筒中。
05
技術參數
| 基本參數 | ||
|---|---|---|
| 額定電壓 | kV | 72.5 |
| 額定工頻耐受電壓(1分鐘) | Up to 160/160(+42)kV | |
| 額定雷電沖擊耐受電壓 | Up to 380/380(+59)kV | |
| 額定連續電流 | A | Up to 1250 |
| 額定短時耐受電流 | kA | Up to 31.5 |
| 額定短時耐受電流持續時間 | Up to 3 s | |
| 額定峰值耐受電流 85 kA | kA | 85 |
| 防護等級 Up to IP54 | Up to IP54 | |
| 內部燃弧等級 AFLR 31.5kA/1s | AFLR 31.5kA/1s | |
| 絕緣介質 | 潔凈空氣 | |
| 滅弧介質 | 真空 | |
| 年泄露率 | <0.1% /年 | |
| 溫度范圍 | °C | -30~+55 |
| 抗腐蝕等級 | ISO12944 C5-M | |
| 安裝方式 | 戶內 |
產品文檔
-
產品樣本
-
DQC-72.5環保型氣體絕緣開關設備樣本
2025-09-04
下載查看PDF
