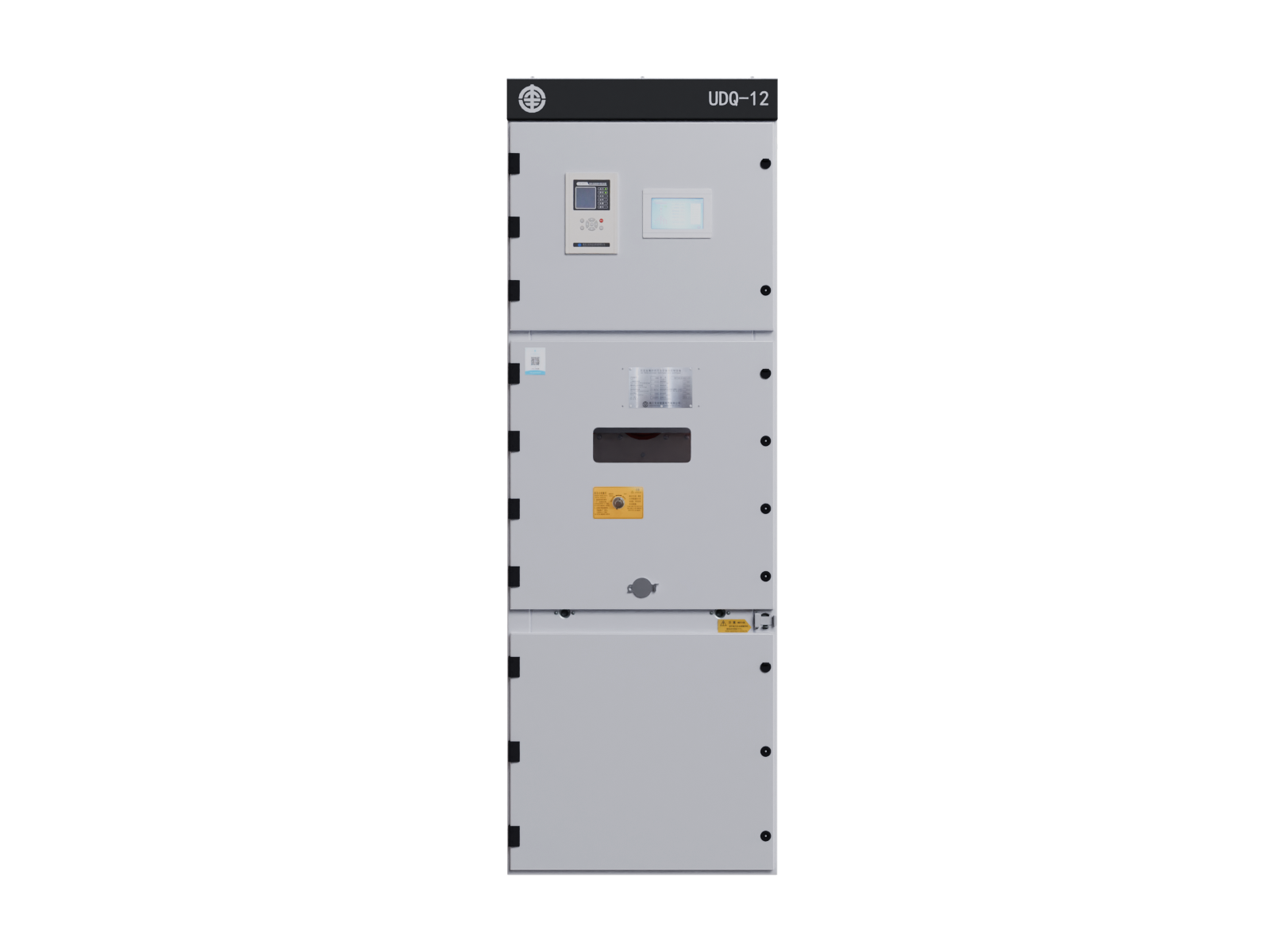

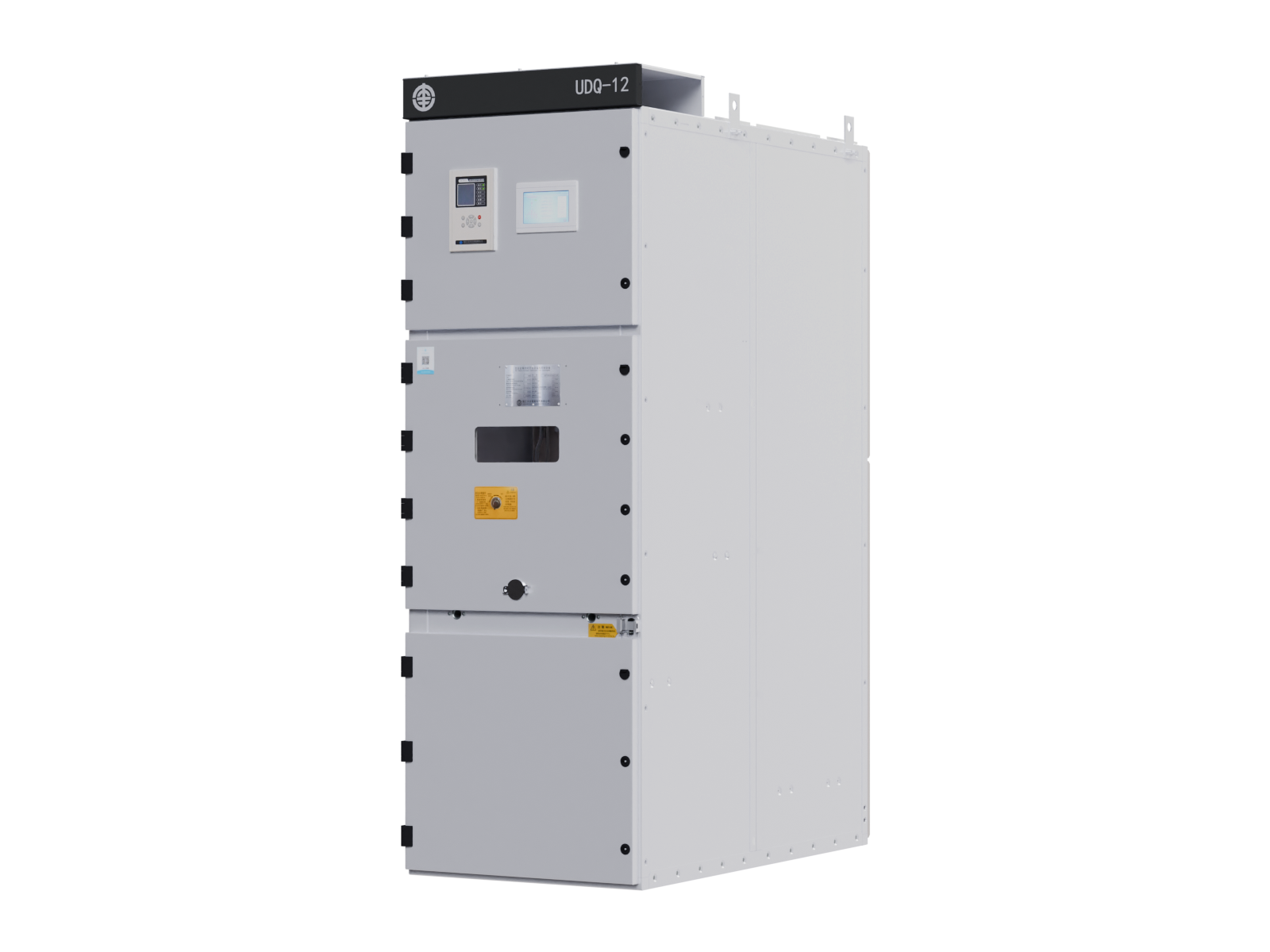

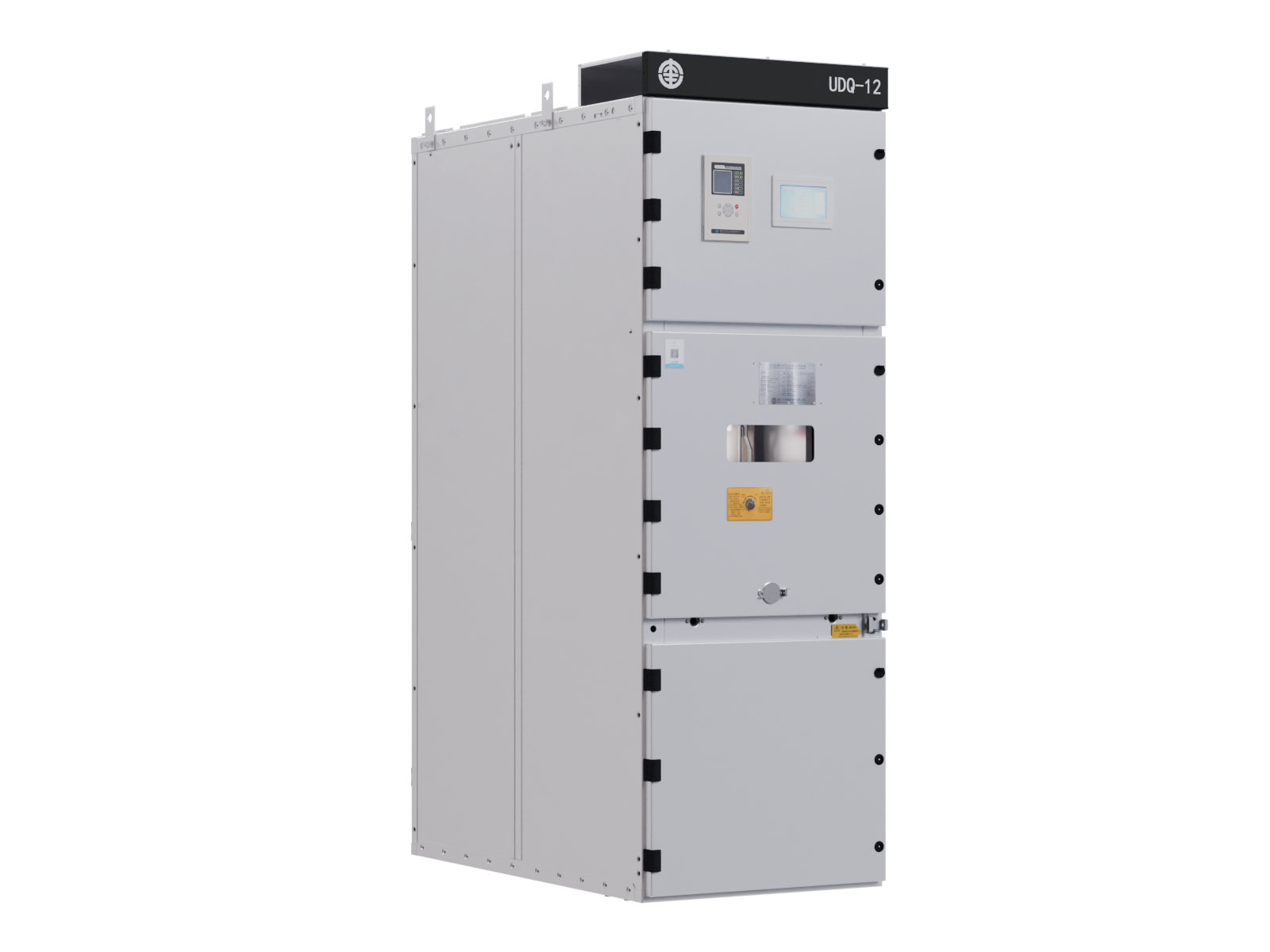

UDQ-12/24系列數字化開關設備中壓成套設備
UDQ-12/24系列智能金屬封閉鎧裝移開式開關柜，為大全智能電氣自主產品型號，系三相交流50/60Hz，7.2~24kV母線分段系統的戶內成套配電設備，主要適用于發電廠、城市供電、工業系統及商業建筑中，作為接受和分配電能之用，并具有對電路進行控制、保護和檢測等功能。
-
UDQ柜為大全智能電氣自主產品型號，根據與伊頓電力合資UR4柜型改進，繼承和延續UR柜精湛的工藝，更適用于GB、DL和電網系統標準，滿足最新的國網招標規范。
-
UDQ型金屬鎧裝移開式雙層開關設備，可配置兩臺DQV型移開式真空斷路器，大大減少占地面積，廣泛用于配電空間較小或老配電房改造。
-
UDQ型金屬鎧裝移開式雙母線開關設備，可提供不間斷電源，主要應用于冶金、礦山等行業。
優勢與特點
-
方案靈活，可配ABB、SIMENS、施耐德、大全等主流品牌斷路器
01 -
適用于海邊、化工等鹽霧工況環境，產品滿足AG5抗震要求
02 -
12kV手車式開關柜最大額定電流可達5000A ，固定式開關柜最大額定電流可達可達6300A
03 -
12kV開關柜達到內部燃弧等級IAC AFLR 50kA/1s
04 -
全系列產品通過TüV 、GOST等國際標準認證，滿足60Hz運行條件
05 -
產品通過船用社環境認證
06 -
適用于智慧工廠，可以全方位進行數字化采集、狀態監視、測溫、故障預警與健康狀態評估，產品通過NB/T 42044智能化開關柜型式試驗；
07 -
國外資質齊全，17.5kV、24kV通過60Hz型式試驗，并取得TüV認證
08
技術參數
| 基本參數 | ||||
|---|---|---|---|---|
UDQ-12 | UDQ-17.5 | UDQ-24 | ||
| 額定電壓 | kV | 12 | 17.5 | 24 |
額定工頻耐受電壓 | kV/1min | 42 | 38 | 65 |
額定雷電沖擊耐受電壓 | kV | 75 | 95 | 125 |
額定頻率 | Hz | 50/60 | ||
額定短時耐受電流 | kA/4s | 25~50 | 25~63 | 25~31.5 |
額定峰值耐受電流 | kA | 63~125 | 63~173 | 63~80 |
母線額定電流 | A | 630~5000 | 630~6300 | 630~3150 |
內部故障電弧耐受電流 | KA/1s | 50 | 40 | 31.5 |
重量 | kg | 800~1200 | 800~1200 | 900~1300 |
防護等級 | 外殼IP4X；隔室為IP2X;IK10 | |||
