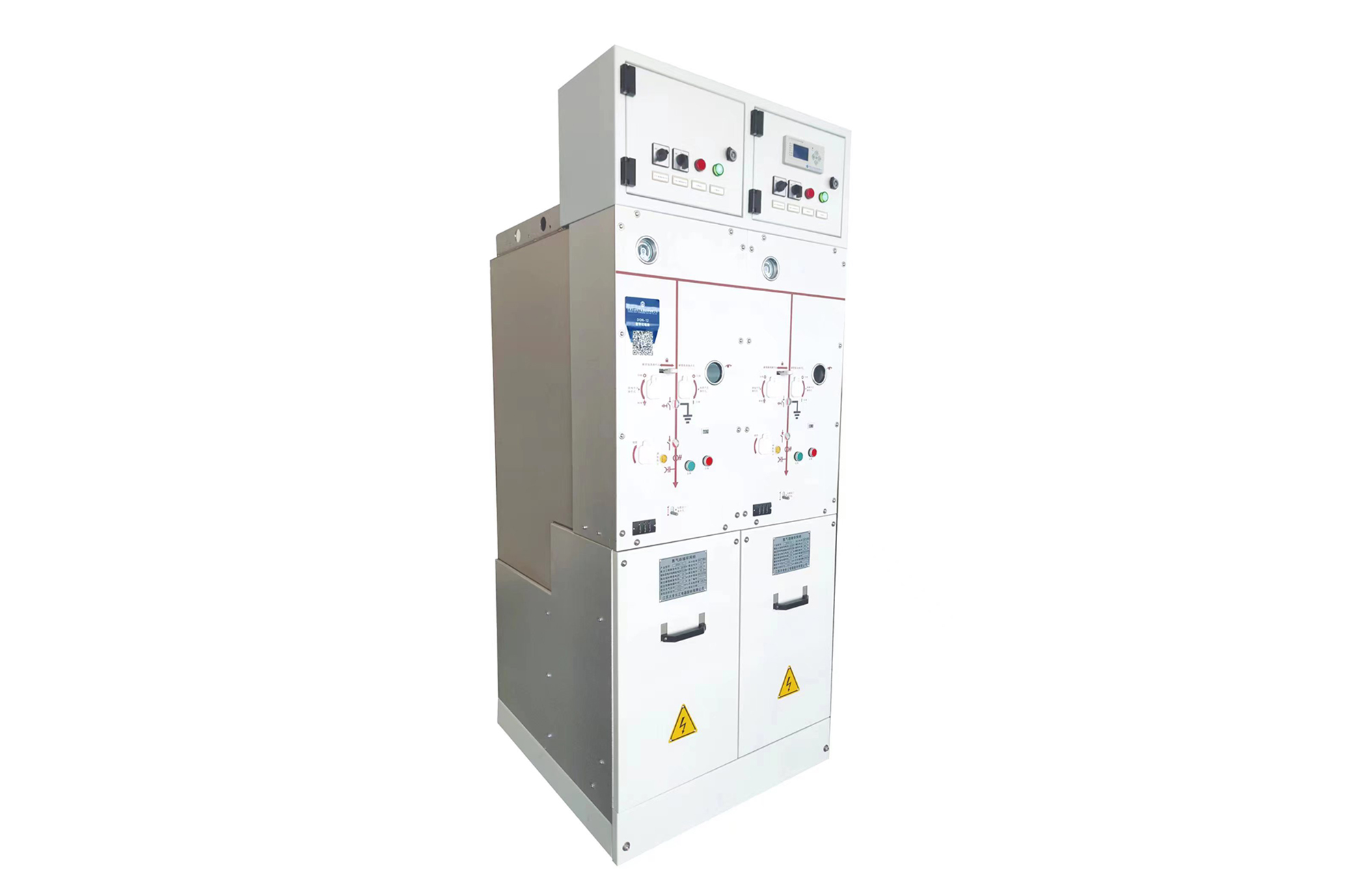

DQN-12氣體絕緣環網柜中壓成套設備
DQN系列氮?dú)?干燥空氣絕緣環網柜是大全集團引進吸收國際先進技術并且在多年設計制造全充氣式開關設備的基礎上最新研發的氮?dú)?干燥空氣絕緣、真空滅弧的一款環網柜。
-
設計理念新穎、采用全球領先的制造工藝，其生產、使用及壽命終止后回收再利用全過程啟現了節能、環保的思想
-
產品有體積小、免維護、操作簡單、性能指標高、安全可靠等特點
-
可替代SF6絕緣柜及固體絕緣柜，是配電網建設改造的綠色節能產品
優勢與特點
-
高壓帶電部分全部密封在不銹鋼氣箱內，用氮?dú)庾鳛橄嗯c相間、相對地間、隔離間的絕緣介質，整個開關裝置不受外部環境的影響;斷路器、負荷開關、接地回路的關合均采取真空滅弧室的方式;由真空斷路器單元代替原環網柜中負荷開關+熔斷器的組合電器單元方案，能夠在故障發生的初期切斷故障回路;可設置專用的泄壓通道，將高溫高壓力氣體排放到室外;設備運行更安全可靠且終身免維護
01 -
結構緊湊體積小、可安裝在空間受限的場所
02 -
氣箱采用3mm的304不銹鋼板材料，使用全球領先的德國TRUMPF公司生產的激光切割、激光焊接設備進行加工，氣箱能承受氣體壓力強度高達0.3MPa，確保在內部燃弧時人身及其它設備的安全;氣密性好且外表美觀
03 -
采用德國SEILER公司全自動氦氣檢漏及充氣設備對氣箱進行泄漏率的檢測及充氮?dú)猓ＷC氣箱的泄漏率<0,01%/年，并確保氣箱內的氮?dú)饧兌冗_(dá)到99.99%，從而確保產品正常使用壽命達到40年
04 -
模塊化設計、有多種單元格式方案，可根據不同的需要實現單氣箱單元的組合或共箱式單元組合;有側擴展和頂部擴展方式單獨使用或兩方式混合使用。擴展母線全封閉，表面涂導電漆接地，安全可靠
05 -
機械聯鎖和電氣聯鎖共同使用，避免誤操作引起的故障
06 -
真空斷路器及真空負荷開關的機械壽命均達到10000次，三工位(隔離、接地)開關的機械壽命達到3000次;采用接地開關+真空斷路器組合的方法關合接地短路電流次數不受2次的限制
07 -
先進的溫升與密度監控裝置、電流電壓監測系統，自動化解決方案，能實現變電站的無人值守和五遙
08 -
潔凈廠房、全自動裝配流水線及出廠檢、試設備，保護產品的一致性及質量。
09
技術參數
| 基本參數 | ||
|---|---|---|
| 額定電壓 | kV | 12 |
| 額定頻率 | Hz | 50 |
| 額定電流 | A | 630 |
| 額定工頻耐受電壓 | kV | 42/48(隔離斷口) |
| 額定雷電沖擊耐壓 | KV | 75/85(隔離斷口) |
| 機械壽命 | 次 | 10000 |
額定短路開斷電流 | kA | 20 |
| 額定關合電流 | kA | 50 |
| 主回路額定短時耐受電流（4s） | kA | 20 |
| 主回路額定峰值耐受電流 | kA | 50 |
| 內部燃弧等級 | AFLR,20kA,0.5s | |
| 外殼防護等級 | IP4X | |
| 氣箱防護等級 | IP67 | |
氣體年泄露率 | ≤0.01% |
