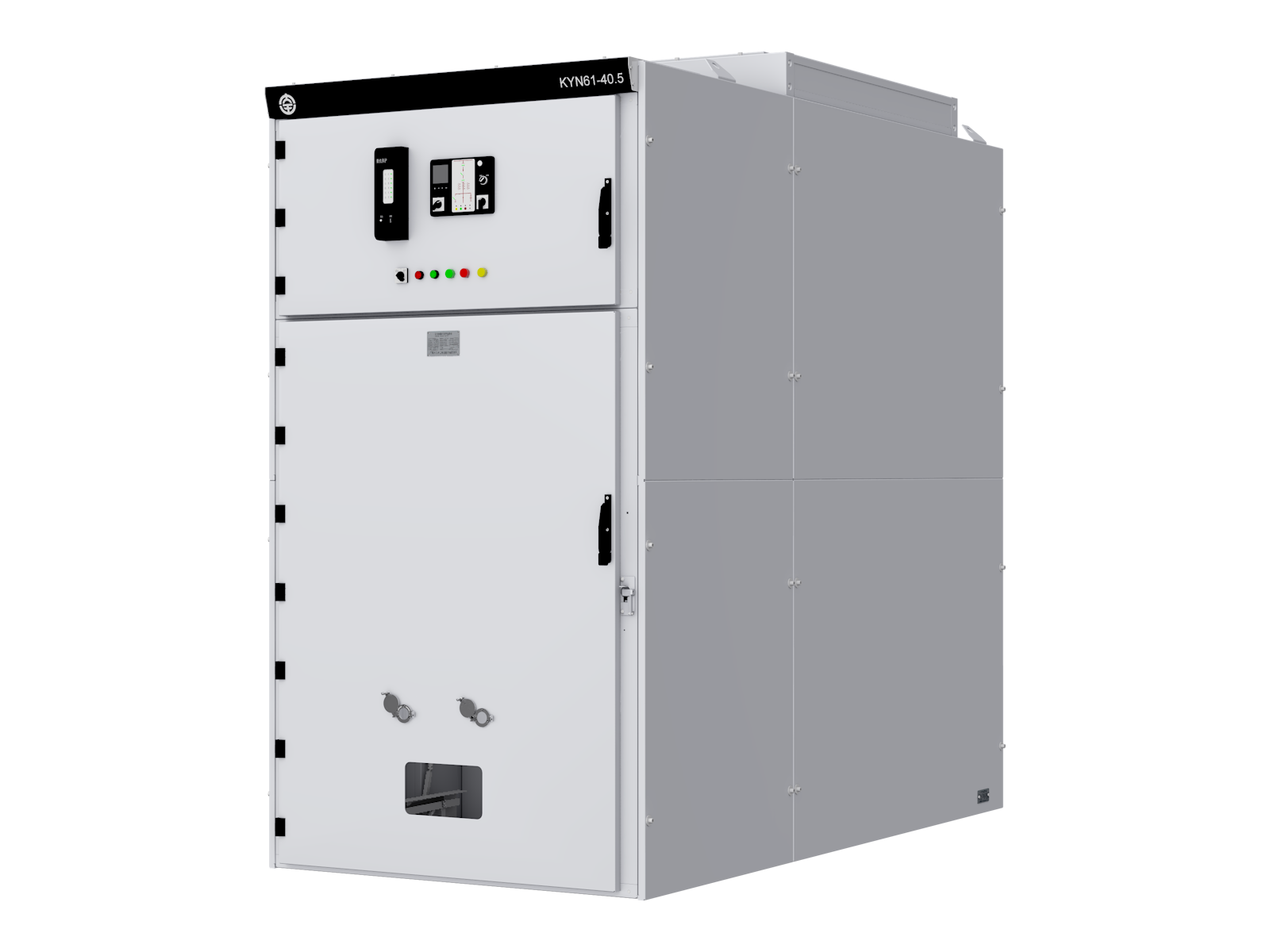

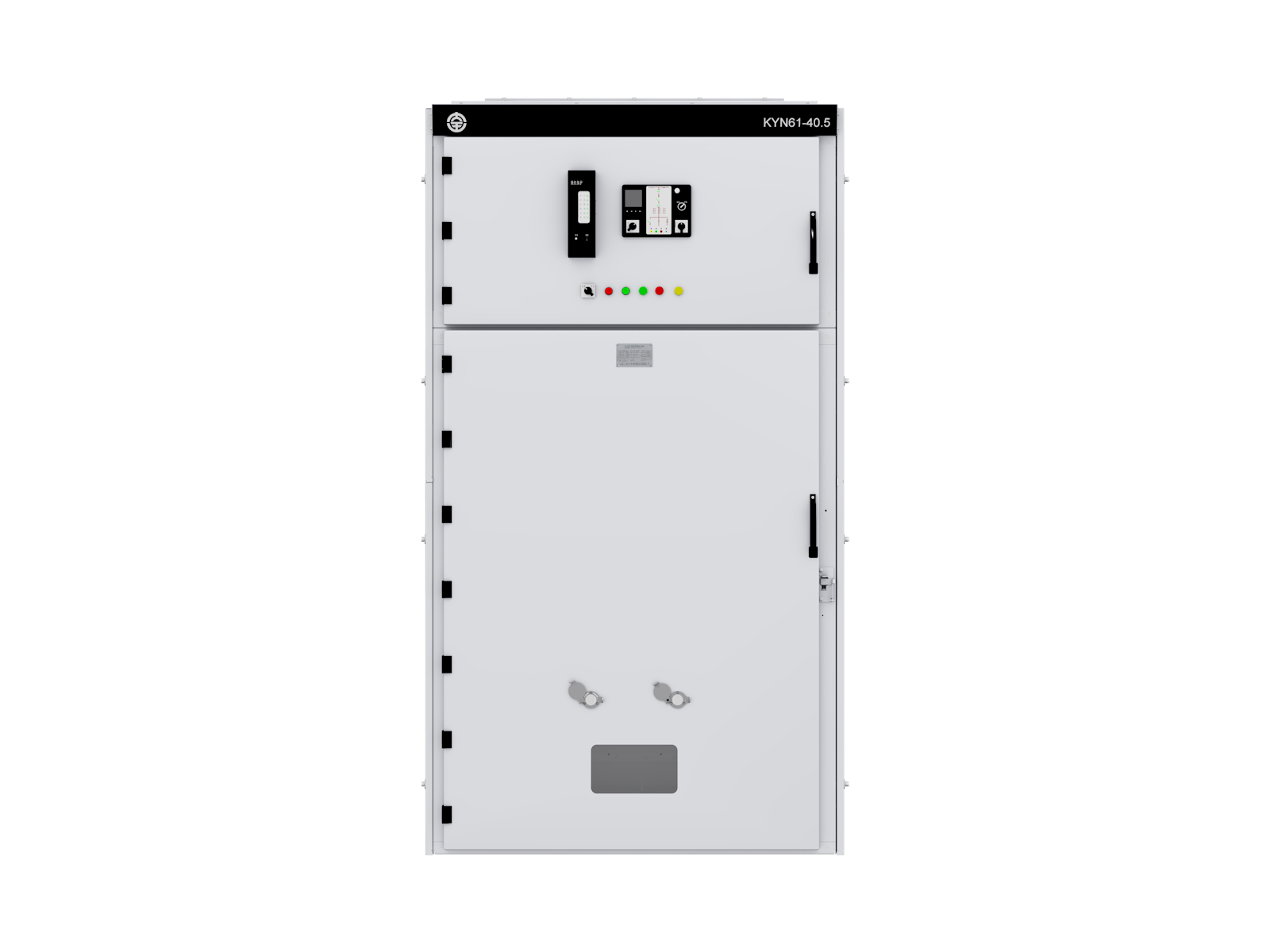

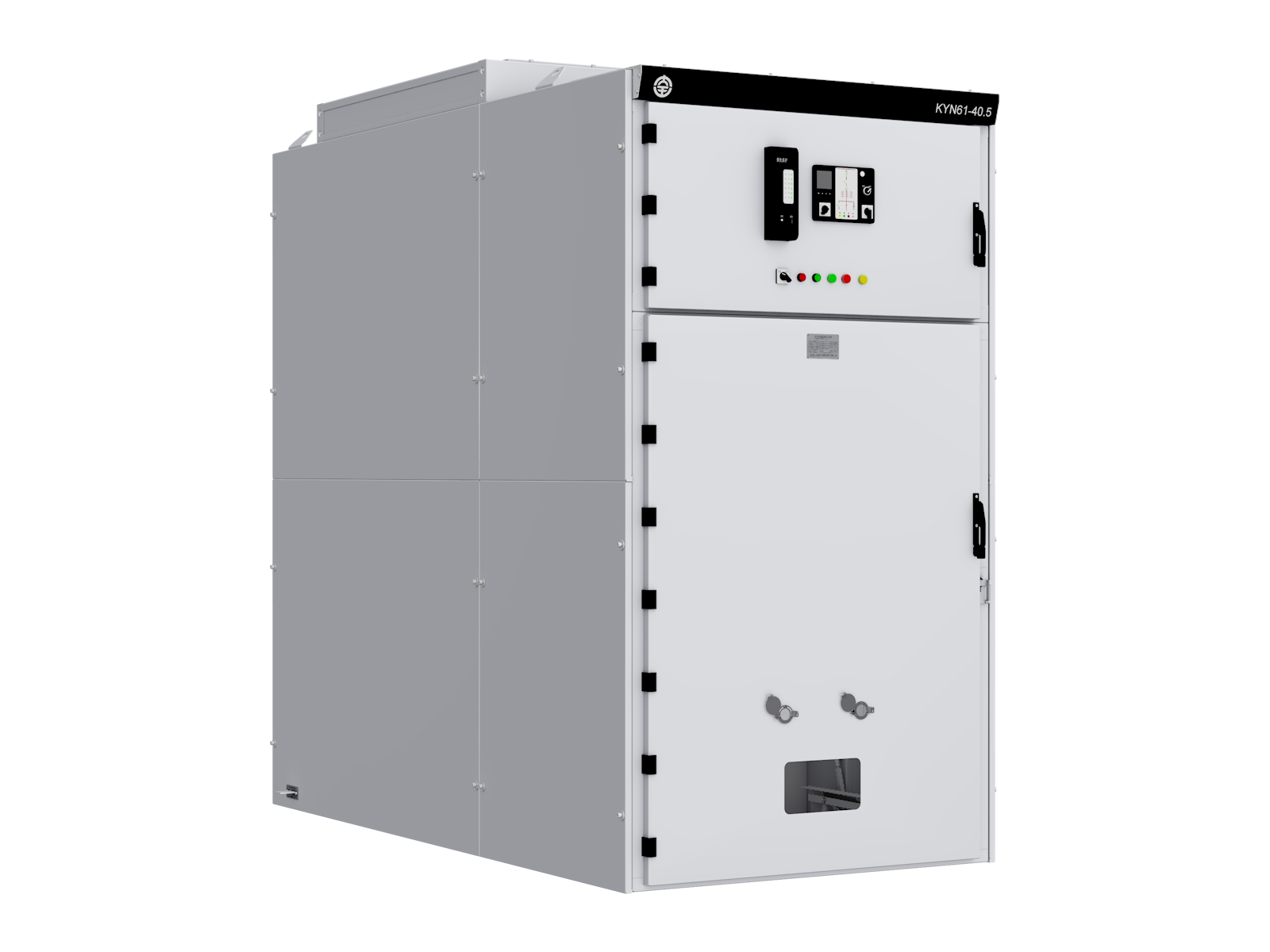

KYN61-40.5數字化開關設備中壓成套設備
KYN61-40.5 鎧裝式金屬封閉開關設備，適用于三相交流40.5kV 單母線及單母線分段電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
-
KYN61-40.5開關設備完全抗內部故障電弧設計，最大抗震等級AG3（地震烈度8度）。 完備的五防聯鎖系統，柜內空氣凈距滿足≥300mm，完全符合國家電網和南方電網要求。合理的散熱通道，確保開關設備抗內部故障電弧，同時滿足安全運行，通過了國家權威試驗機構的型式試驗認證。
優勢與特點
-
金屬鎧裝封閉，有效防止事故擴散
01 -
高、低壓室完全隔離
02 -
采用雙面維護設計，結構緊湊，維護方便
03 -
斷路器采用模塊化設計，結構簡單可靠，壽命高
04 -
齊全的五防聯鎖功能，防止誤操作，可實現閉門操作
05 -
完全抗內部故障電弧設計，最高滿足 31.5kA/1S
06 -
可滿足絕緣凈距≥300mm
07 -
采用復合絕緣時，最大海拔高度可滿足3500m
08 -
按照中國國家標準和國際標準設計制造，通過全套型式試驗
09 -
可選配各種主開關，如真空斷路器,SF6斷路器等
10 -
可配套電動真空斷路器、電動接地開關和無線測溫等智能元件，實現一鍵順控、進出線溫度測量等功能
11
技術參數
| 基本參數 | ||
|---|---|---|
| 絕緣電壓 | kV | 40.5 |
| 額定絕緣電壓 | kV | 40.5 |
| 額定工頻耐受電壓 | kV /1min | 95 |
| 額定雷電沖擊耐受電壓 | kV | 185 |
| 額定頻率 | Hz | 50 |
| 額定短時耐受電流（4s） | kA | 40 |
| 額定峰值耐受電流 | kA | 100 |
| 母線額定電流 | A | 4000 |
| 分支母線額定電流 | A | 4000 |
| 內部故障電弧耐受電流 | kA /1s | 31.5 |
| IP等級 | IP41 | |
| IK等級 | IK10 | |
| 外形尺寸:寬×深×高（不含前、后門尺寸） | mm | 1400（1680）×2750（2800/3050/3200）×2600 |
| 重量 | kg | 1000-2000 |
產品文檔
-
產品樣本
-
KYN61-40.5樣本
2025-09-03
下載查看PDF
