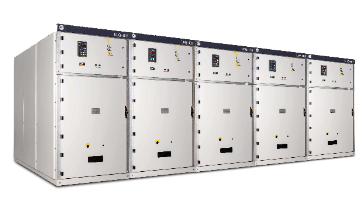

UDQ-40.5數字化開關設備中壓成套設備
UDQ-40.5系列智能金屬封閉鎧裝移開式開關柜，為大全智能電氣自主產品型號，系三相交流50/60Hz，40.5kV母線分段系統的戶內成套配電設備，主要適用于發電廠、城市供電、工業系統及商業建筑中，作為接受和分配電能之用，并具有對電路進行控制、保護和檢測等功能。
-
UDQ柜為大全智能電氣自主產品型號，根據與伊頓電力合資UR7柜型改進，繼承和延續UR柜精湛的工藝，更適用于GB、DL和電網系統標準，滿足最新的國網招標規范。
優勢與特點
-
方案靈活，可配ABB、SIMENS、施耐德、大全等主流品牌斷路器
01 -
手車式開關柜最大額定電流可達4000A ，開斷電流40kA
02 -
開關柜通過燃弧型式試驗IAC AFLR 31.5kA/1s
03 -
滿足60Hz運行條件，且通過德國TUV認證
04 -
滿足國網“十八項反措”要求，相間及相對地≥300mm，柜內無絕緣板
05 -
柜內絕緣件低局放值，1.2Ur＜3pc；大爬距，可滿足海拔3000m
06 -
穿墻套管采用不銹鋼板固定，穿墻套管盒帶屏蔽線，不僅消除 了電暈放電現象，而且減緩了絕緣老化，提高了 產品的絕緣強度
07 -
適用于智慧工廠，可以全方位進行數字化采集、狀態監視、測溫、故障預警與健康狀態評估
08
技術參數
| 基本參數 | ||
|---|---|---|
| 額定電壓 | kV | 40.5 |
額定工頻耐受電壓 | kV/1min | 95 |
額定雷電沖擊耐受電壓 | kV | 185 |
額定頻率 | Hz | 50/60 |
額定短時耐受電流 | kA/4s | 25~40 |
額定峰值耐受電流 | kA | 63~100 |
母線額定電流 | A | 630~4000 |
內部故障電弧耐受電流 | kA/1s | 31.5 |
重量 | kg | 1500~2400 |
防護等級 | 外殼IP4X；隔室為IP2X；IK10 |
產品文檔
-
產品樣本
-
UDQ-40.5型金屬鎧裝移開式開關設備樣本
2025-09-18
下載查看PDF
