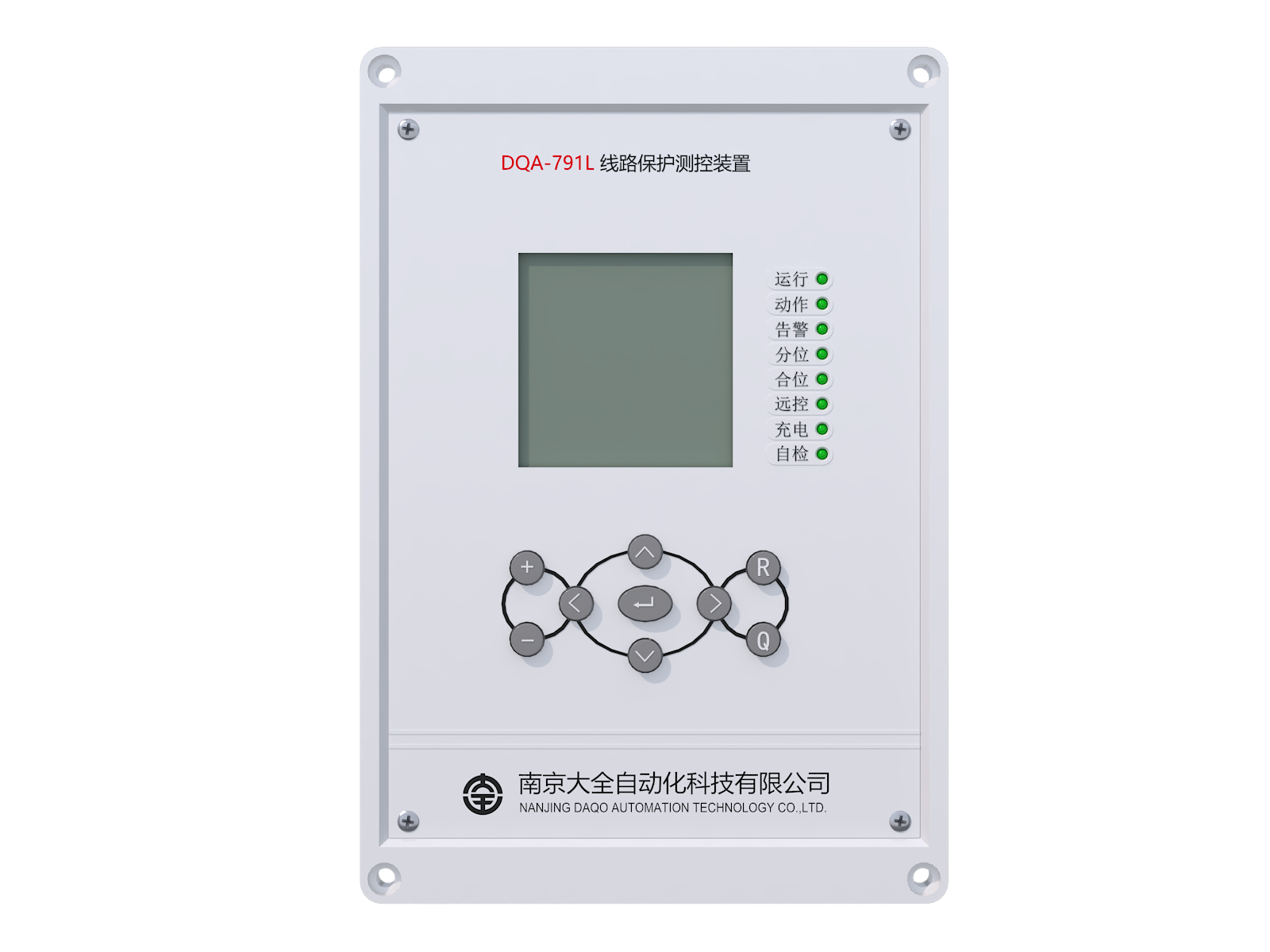

DQA系列保護測控裝置電力自動化
DQA系列微機保護測控裝置集測量、保護、控制、通訊等功能于?體，其作?是對電?系統中的電壓、電流、功率等參數進?實時測量和處理，確保電?系統的安全穩定運?。產品適?于35kV及以下電壓等級電?系統的保護與測控，可實現線路、?容量主變、配電變壓器、?壓電動機、?壓電容器、?聯、PT等保護。應?領域覆蓋電?、新能源、?利、交通、?油、化?、煤炭、冶?等?業。
優勢與特點
-
繼電保護產品種類齊全，可覆蓋35kV及以下電壓等級的各種工礦企業及電力企業
01 -
保護自帶操作回路，自適應0.5A?6A開關跳合閘電流，操作回路交直流通用。
02 -
采用雙CPU架構設計，即主控板和人機接口單元相互獨立，無依存關系，保護的邏輯關系符合“四統一”設計原則。
03 -
保護具備12路自定義開入量接口；一路4?20mA直流模擬量輸出。
04
技術參數
| 基本參數 | ||
|---|---|---|
| 工作電源 | 工作電壓 | AC/DC 86V-264V |
| 額定參數 | 交流電流 | 5A°E1A |
| 交流電壓 | WOV^WO/J3V | |
| 精確工作范圍 | 電流 | 0.04In~20In(In =5A或In=1A) |
| 電壓 | 1V~150V | |
| 頻率 | 45Hz~62Hz | |
| 測量精度 | 電壓、電流 | 0.2級(含諧波) |
| 有功功率、無功功率、功率因數 | 0.5級(含諧波) | |
| 頻率 | ≤±0.01Hz | |
| 4-20mA輸出 | 0.5級 | |
| 分辨率 | 遙信分辨率 | 小于2ms |
| 過載能力 | 操作回路的跳閘電流與合閘電流 | 0.5A~6A 自適應 |
| 交直流跳閘回路 | 自適應 | |
| 跳閘空接點 | 5A(DC220V 閉合容量) | |
| 信號空接點 | 5A(DC220V 閉合容量) | |
| 交流電流回路 | 2倍額定電流，連續工作；10倍額定電流，允許10s；40倍額定電流，允許1s | |
| 交流電壓回路 | 1.4倍額定電壓，可連續工作 | |
| 485通訊 | 標配1路RS485 | |
| 以太網 | 兩路以太網，10M/100M自適應 | |
| GPS對時 | IRIG-B： DC時碼，RS485接口 |
