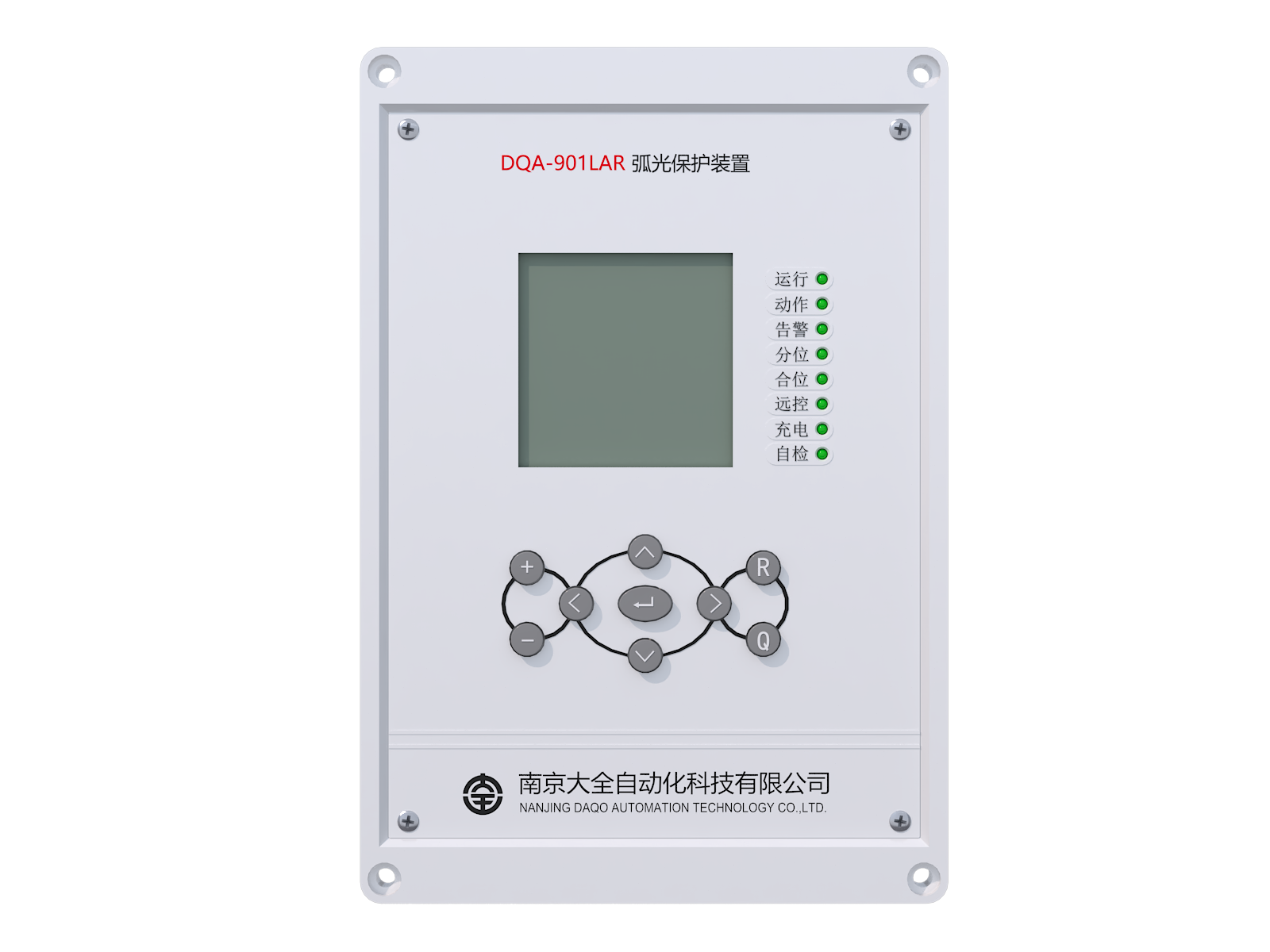

DQA-901LAR弧光保護裝置電力自動化
弧光保護由主保護單元、擴展單元（選配、弧光探頭、弧光光纖以及尾纖等配件構成。主要應用于電力變電站、火電廠電氣段開關柜母線室及饋線柜、風電場升壓站集電線路開關柜、箱式變電站、鋁鎂行業大型直流整流柜等行業領域。起到縮短電弧光故障切除時間，降低電弧光短路故障對設備的損害，延長變壓器的使用壽命，減少設備停運的時間快速恢復供電等作用。
優勢與特點
-
采用弧光檢測和故障電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點
01 -
具備16路弧光信號采集、14組動作出口、4條線路電流采集
02 -
故障點定位，系統顯示弧光發生點的位置，方便快速處理故障、恢復供電
03 -
電弧光保護裝置既可以獨立使用，也可配合站內綜自系統使用，配置方案靈活
04
技術參數
| 基本參數 | ||
|---|---|---|
| 工作電源 | 工作電壓 | AC/DC 85~265V(AC工頻:50Hz) |
| 電流輸入 | 額定值In | 5A/1A |
| 測量范圍 | 保護電流:0~20In | |
| 測量電流 | 無 | |
| 電參量誤差 | 保護電流 | 不大于2% |
| 保護頻率 | 0.1Hz | |
| 弧光信號輸入 | 通道數 | 16路/32路可選 |
| 傳感器類型 | 線纜型/光纖型可選 | |
| 監測光類型 | 可見光/紫外光可選 | |
| 動作時間誤差 | 純弧光保護 | 不大于±10ms |
| 雙判據保護 | 不大于±20ms | |
| 繼電器輸出 | 通道數 | 15路 |
| 工作電壓 | AC250V/8A | |
| 輸入方式 | 無源接點 | |
| 模擬量輸入 | 信號類型 | 直流電流/直流電壓 |
| 測量范圍 | 4-20mA/0-5V | |
| 測量精度 | 0.5% | |
| 485通訊 | 通訊接口 | RS485標配2路 |
| CAN | 通訊接口 | CAN標配1路；以太網B碼對時 |
| 以太網 | 網絡參數 | 兩路以太網，10M/100M自適應，IEC60870-5-103 |
| B碼對時 | 通訊接口 | RS485差分電路 |
