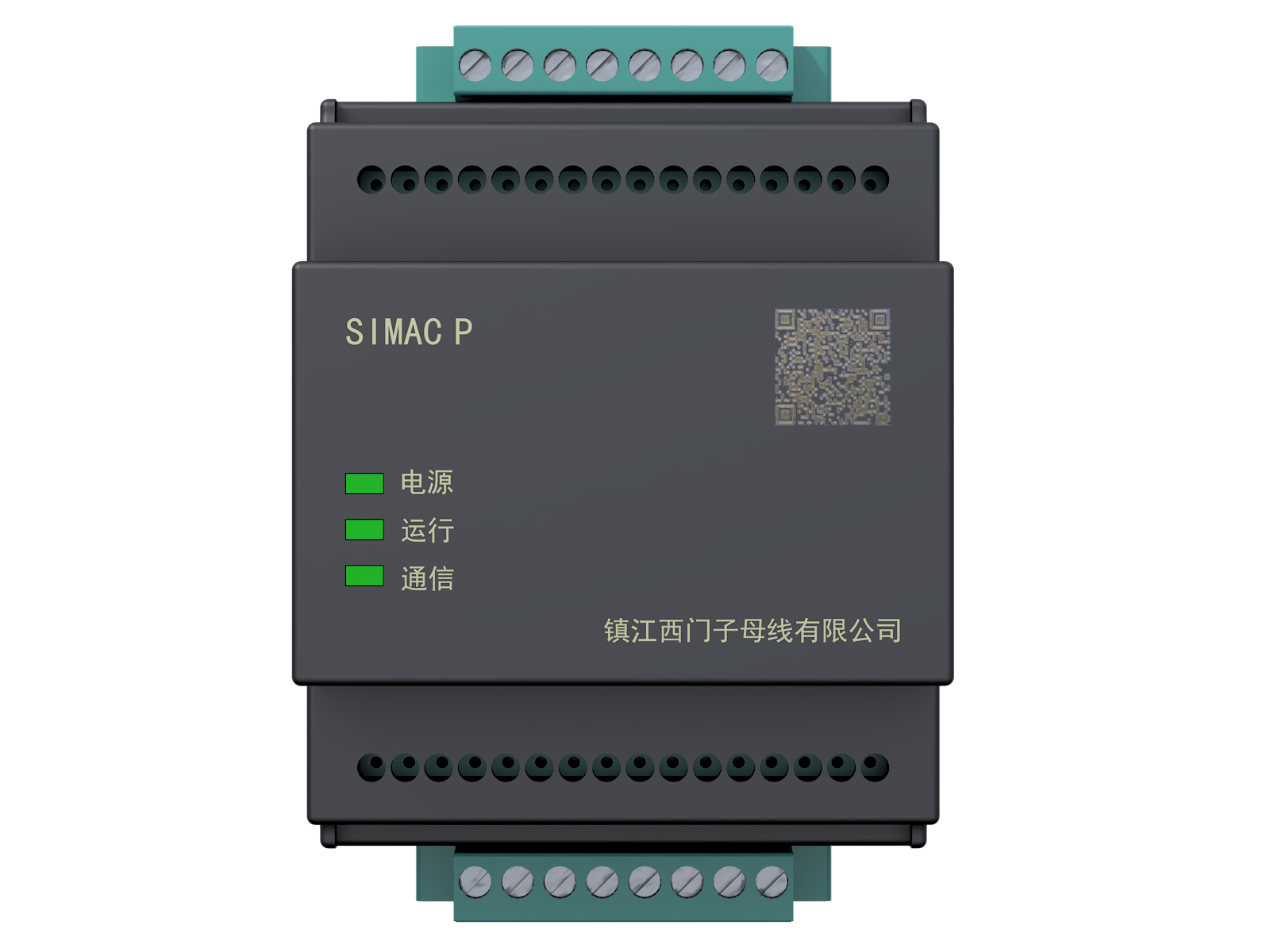

DQA?線導軌式多功能儀表裝置電力自動化
DQA系列母線導軌式多功能儀表是針對400V低壓母線系統推出的集電力參數測量、諧波測量、電能計量、通訊功能于一體的智能儀表。產品配置有豐富的輸入輸出接口，用于現場設備工作狀態的監測和控制，還集成了RS485通訊接口，可與各種智能配電系統和能量管理系 統集成，共享豐富的監測數據和電能質量數據。同時，增加了溫度測量功能，實時監測低壓電纜接頭處/母線槽插接箱的溫度變化，提前預警。
優勢與特點
-
主要應用于400V低壓母線系統，包括小母線/電纜、大母線/母 線槽的智能監測。
01 -
豐富的輸入輸出接口，集電力參數測量、電能計量、溫度測量、電能質量監測、通訊等功能。
02 -
多功能儀表由主模塊、擴展模塊組成，靈活配置；擴展模塊與 主模塊連接方便，即插即用（無需軟件配置)。
03 -
具備通訊接口，便于接入上位機智能監控系統，共享豐富的監測數據和電能質量數據。
04
技術參數
| 基本參數 | |||
|---|---|---|---|
| 精度等級 | U、I、P、Q、為0.5級，有功電能為0.5S級，無功電能為1.0級 | ||
| 輸入（主模塊） | 電壓 | 額定值 | 相壓:AC 100V/400V（訂貨時說明）；頻率:45?65Hz |
| 過負荷 | 持續:1.2倍，瞬時:10倍（1秒） | ||
| 電流 | 額定值 | AC 1A/5A （訂貨時說明） | |
| 過負荷 | 持續:1.2倍，瞬時:10倍（1秒） | ||
| 諧波 | 電壓及電流總諧波含量（2?31次諧波含量） | ||
| 電能 | 正反向有功、無功電能（僅供計量參考） | ||
| 測溫 | 測溫方式 | 4路NTC或8路NTC | |
| 測溫范圍 | 測溫范圍：-40?120°C；精度±1°C | ||
| 電源 | 工作范圍 | AC/DC: 85V~265V ；功耗:W5VA | |
| 輸出（主模塊） | 通訊接口 | 1路RS485接口，RTU協議 | |
| 開關量輸入 | 4~7路有源輸入 | ||
| 繼電器輸出 | 2~4路,5A 250VAC,5A 30VDC | ||
| 工作條件 | 環境溫度：-40?70°C,相對濕度W95%,海拔高度＜2500m | ||
