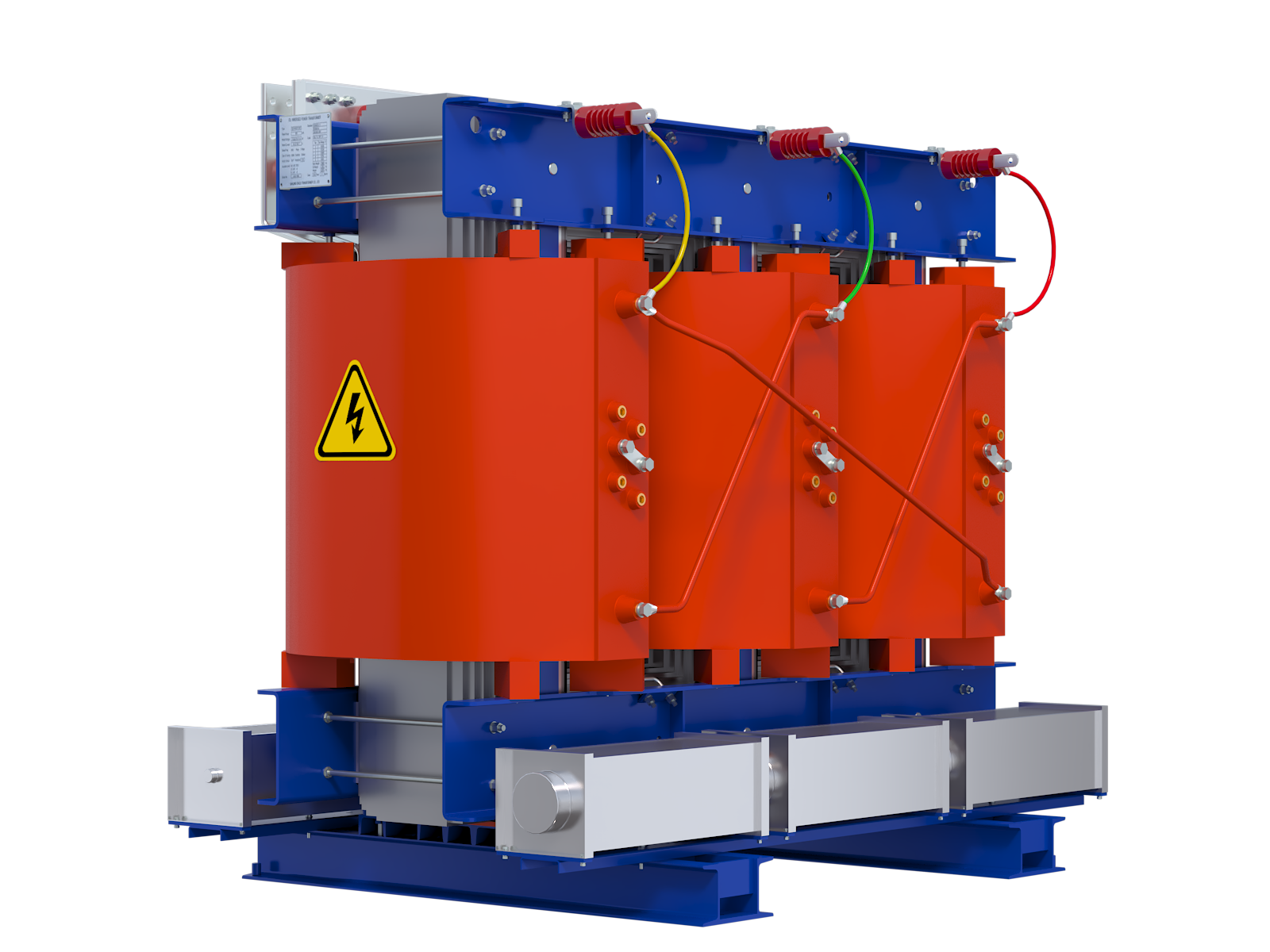

SCB系列10kV節能型干式電力變壓器變壓器
10kV節能型SCB系列環氧樹脂澆注干式電力變壓器，電壓等級10kV,最大容量5000kVA，適用于三相、頻率50/60Hz的供電系統。用于電網一次側的輸入、二次側的輸出，實現一二次側電壓的轉換。
-
10kV節能型SCB系列環氧樹脂澆注干式電力變壓器，過載能力強，絕緣性能優異且免維護，通過環氧樹脂真空澆注，徹底隔絕潮氣與粉塵，適用于對安全和環境要求高的場所。 本系列的變壓器符合IEC60076、GB/T10228、GB/T1094、GB20052-2024、UL、CE等國內外標準 。
優勢與特點
-
線圈采用優質阻燃型H級環氧樹脂真空澆注，線圈表面光亮美觀
01 -
機械強度高，抗短路能力強；防潮性好，可在100%濕度下運行
02 -
鐵心采用進口全自動剪切疊裝智能生產線，與傳統手工疊片相比，變壓器噪音降低5dB，空載損耗降低5%
03 -
投運前無需預熱處理，間斷運行無須去潮處理
04 -
外形尺寸小，重量輕，不開裂，表面無龜紋，局放低
05 -
絕緣水平高、耐雷電沖擊性能好
06 -
免維護，散熱能力強，強迫風冷條件下可150%額定負載運行，產品節能效果顯著
07 -
阻燃、防爆、無污染，直接安裝在負載中心
08 -
變壓器空負載損耗低節能效果顯著
09
技術參數
| 基本參數 | ||
|---|---|---|
| 使用條件 | 室內安裝 | |
| 型號 | SCB12、SCB14、SCB18 | |
| 容量 | kVA | 30~5000 |
| 額定電壓 | kV | 高壓/低壓：10/0.4kV（非標電壓定制） |
| 阻抗 | % | 4~10 |
| 絕緣等級 | F級、H級 | |
| 連接組別 | Dyn11、Yyn0 | |
| 絕緣水平 | LI75AC35/AC5 | |
執行標準 | GB 20052-2024電力變壓器能效限定值及能效等級 GB/T 1094.11-2022 電力變壓器 第11部分：干式變壓器 GB/T10228-2023干式電力變壓器技術參數和要求 |
產品文檔
-
產品樣本
-
干式變壓器樣本
2025-09-02
下載查看PDF
