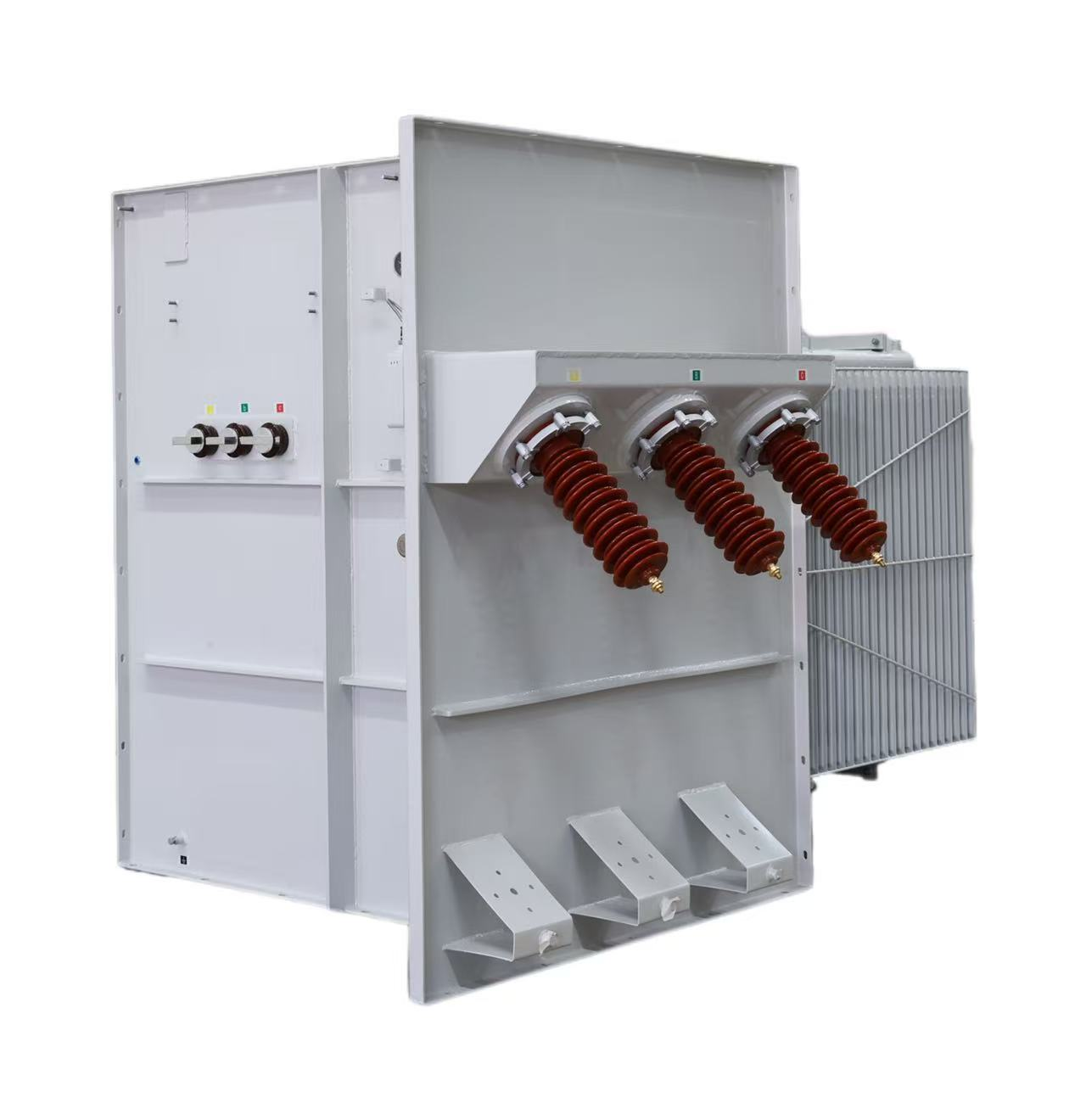

ZGS新能源組合式變壓器變壓器
本產品適用于50Hz、60Hz，40kV以下新能源發電系統，變壓器額定容量為500~4000kVA，專用于光伏發電場供配電。
-
該系列組合式變壓器是為滿足日益增長的新能源光伏發電供電需求，在公司常規變壓器基礎上，消化吸收國內外技術結合國內需求自行開發的系列產品。該產品是將變壓器，負荷開關，高壓熔斷器安裝在變壓器的箱體內，利用變壓器油作為整個產品的絕緣和散熱介質。
優勢與特點
-
將變壓器器、負荷開關、高壓熔斷器等設備集成于變壓器箱體內，結構緊湊，體積小
01 -
全密封、全絕緣設計，安全性能高，可有效避免觸電風險
02 -
機器人自動疊裝鐵芯，降低空載損耗、空載電流及噪聲
03 -
高壓線圈采用全自動繞線機，高密度DPE點膠紙作為層間絕緣，提高導電性能和抗短路能力
04 -
低壓線圈采用自動箔繞機，氬氣保護內部焊接，電阻小。層間絕緣選用F級預浸布，提高電氣及結構強度
05 -
油箱采用機器人自動焊，焊接質量可靠
06 -
采用機器人自動噴油漆工藝,漆膜厚度均勻，附著力強，涂層耐腐性能優，適用于潮濕、高污染等惡劣環境
07 -
采用抱繞工藝，低壓線圈直接在心柱上繞制，高、低壓線圈統繞
08
技術參數
| 基本參數 | ||
|---|---|---|
| 使用條件 | 室外安裝 | |
| 型號 | ZGS22\ZGS20\ZGS18 | |
| 容量 | kVA | 500~4000 |
| 額定電壓 | 高壓/低壓：38.5、37、36.75、35/0.8kV | |
| 阻抗 | % | 6.5~7 |
| 連接組別 | Dy11//Yd11 | |
| 絕緣水平 | LI200AC85/AC5 | |
執行標準 | 1.JB/T10217-2000 組合式變壓器 2.GB1094.1-2013 電力變壓器 3.GB3804-1990 3~63kV 交流電壓負荷開關 4.GB7251.1-1997 低壓成套設備和控制設備第一部分型式試驗和部分型式試驗成套設備 |
產品文檔
-
產品樣本
-
油浸式變壓器樣本
2025-09-02
下載查看PDF
